ＤＥ１０へ発光ダイオード（ＬＥＤ）組み込み
携帯電話のバックライトなどのＬＥＤ電流制御ＩＣ（LT1932）がありまして、これが何と電源電圧１．５Ｖでも動作します。
ということでプラレールの動力である乾電池１本でＬＥＤを点けてみましょう。
＜部品入手＞
周辺パーツがセットになったキット（LT1932昇圧部品セット）がオーディオＱ様で発売されてましたのでＬＥＤと合わせて購入しました。
このキット、基板寸法が１センチ前後で部品はゴマ粒の大きさです、普通にハンダするとコテの方に部品が付きます。
１台分の必要個数
・LT1932昇圧部品セット×１
・日亜化学白色ＬＥＤ３φ×２

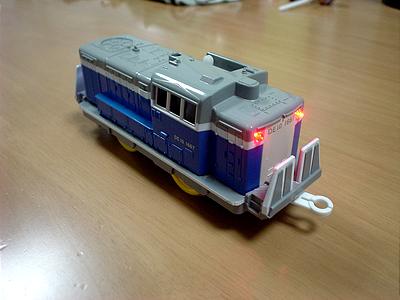

・東芝高輝度ＬＥＤ赤３φ×２
※購入するときは販売単位があります
＜昇圧基板作りのコツ＞
１．かまぼこ板の中央に両面テープで基板をとめる
２．ピンセットで部品をつまみ、シリコンコーキング剤を爪楊枝で少量取り部品の端子以外に塗って基板にのせる
３．全てのせたらシリコンが固まるまで２４時間ほど待つ
４．ハンダ付けする、コテ先とハンダは電子基板用の細い物を使って手早く行う
５．ＬＥＤも仮り付けして点灯テストする（必ずＬＥＤを付けてから給電すること）
６．かまぼこ板から外して完成
※かまぼこ板にこだわる必要はありません、カセットテープのケースなどでＯＫです
※シリコンが部品の端子につかないよう注意してください
※この方法で失敗しても恨まないでください、最終的に出来るかどうかは腕次第です
＜取り付け＞
１．ＬＥＤ取り付け穴を０．５ミリ→１ミリ→３ミリの順で広げる
２．ＬＥＤをつけて瞬間かセメダインでとめる

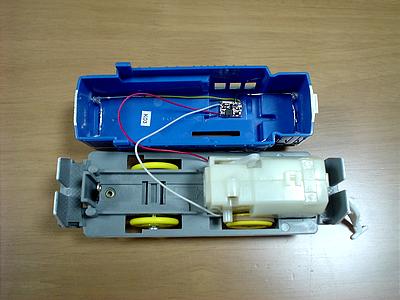

３．基板を天井裏側につける、メンテナンス性を考えて両面テープで固定
４．ＬＥＤ−基板−駆動ユニットを配線で結ぶ
５．完成！
※ＬＥＤ４個を直列で結線すると定格の20mAですが２個並列の２組直列にするとＬＥＤ１個辺りの電流は10mAで消費電力半分の割に明るさは変わりませんでした
＜感想＞

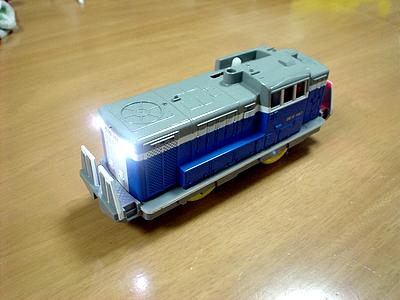

まぶしい白色の光は何とも驚きです、部屋を暗くすると懐中電灯が走行してるような感じです
電池の消費はＬＥＤの定格で使用した場合モータと同等なので寿命半分というところです
最近は電球色ＬＥＤなども出てきましたので楽しみです
